实例讲解如何得到精确的光耦匹配电阻值

　　是比较困难的，那些重点参数才是需要格外关注的?在计算过程中需要注意什么?在本文中小编将通过一个例子来为大家进行解释。

　　假设光耦为PS2801，光耦输入端(发光二极管)加电压3.3V，输出端(三极管端)加电压5V，那么两端的电阻如何计算?需要从哪些参数来决定呢?

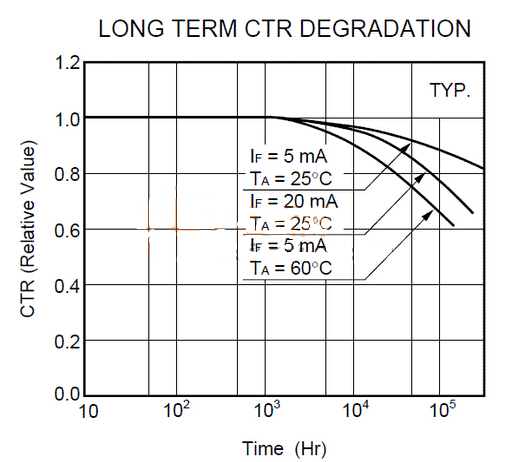

　　关于光耦输入出端的电阻的计算，首先要做的就是将“最佳状态”定义好。也就是在输入经过光耦隔离后，输出波形一致。因为光耦的电流传输比容易受温度环境因素而变化，致使如果选择光耦两端电阻匹配不好的话，也会使波形变形。可能出现产品在不同温度环境的工作的不稳定，时而波形失真，时而波形很好的情况。

　　光耦两边电阻影响波形的因素，一个是影响上升沿，一个是影响下降沿。通过实验，把烙铁头子放在芯片上之后波形就会出现变形。而光耦的电阻，可以用datasheet上的参数和曲线来确定，如果提供的曲线工作范围不对称，就可以根据自己的需要来测定。

　　1、确定过驱动倍数，就是为了让三极管饱和导通必须加大驱动电流若干倍。

　　实例讲解如何得到精确的光耦匹配电阻值2016-05-16 09:35 来源：电源网综合作者：铃铛

　　2、确定三极管的负载电阻，主要和信号频率有关。LZ是9600通讯，最短脉冲时间=104uS。信号经过ps2801之后，高低电平的时间参数不能有太大的变化，取20%即20uS。看参数定义，必须同时满足td+tr20uS，ts+tf20uS。

　　图4是两张对比图，为负载电阻和开关时间的关系。左边的是Ic，但看不出过驱动倍数所以不能使用。

　　以上，就是光耦输出输入两端的电阻的大概计算方向，以及有哪些重要的参数是需要特别进行注意的。在实际设计过程中遇到此类问题的朋友不妨花上几分钟来阅读本文，从而在计算光耦电阻时能够有效地避免一些不必要的时间浪费。
