  非线性光耦的电流传输特性曲线是非线性的,这类光耦适合于弄开关信号的传输,不适合于传输模拟量。

  开关电源中常用的光耦是线性光耦。如果使用非线性光耦,有可能使振荡波形变坏,严重时出现寄生振荡,使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。由此产生的后果是对彩电,彩显,VCD

  ,DCD等等,将在图像画面上产生干扰。同时电源带负载能力下降。在彩电,显示器等开关电源维修中如果光耦损坏,一定要用线性光耦代换。

  种光耦均属于非线性光耦。经查大量资料后,以下是目前市场上常见的高速光藕型号:100K bit/S:6N138

  正向电流的比率(ICE/IF)。光电晶体管集电极电流与VCE有关,即集电极和发射极之间的电压。可控硅型光耦还有一种光耦是可控硅型光耦。

  东芝TLP521-1 --,2和-- 4包括一张照片晶体管光学对一镓砷化物红外麻省理工学院二极管连接。TLP521-2在八中提供两个隔离的通道领导TLP521-4在十六种塑料的DIP包装中提供四个隔离的通道的塑料的DIP包装

  集电极东芝连续不断地工作改进其产品的质量和可靠性。然而,半导体设备能故障或者因为他们的易受物理的压力的固有的灵敏性和攻击而失败。当利用东芝产品时为了在为了整个的系统做一个保险箱设计时遵照安全的标准同时,避免在其中这样东芝产品的一次故障或者失败能造类生活损失的形势对财产的身体的伤害或者破坏是购买者的责任。

  发光二极管把输入的电信号转换为光信号传给光敏管转换为电信号输出,由于没有直接的电气连接,这样既耦合传输了信号,又有隔离干扰的作用。

  0.7V+光耦的LED的压降,吃掉1.4V左右;2、24V是最高电压,不能在最高电压的时候,光耦通过的电流太大;所以选用2K的电阻;光耦工作在大概10mA的电流,可以保证稳定可靠工作

  n年以上;3、3.5V以上是高电平,为了尽快进入光敏三极管的饱和区,要把光耦的光敏三极管的上拉电阻加大;因此选用10K;同时要考虑到ctr最小为

  UART协议的20mA电流环。对于模拟信号,光耦因为输入输出的线形较差,并且随温度变化较大,限制了其在模拟信号隔离的应用。对于高频交流模拟信号,变压器隔离是最常见的选择,但对于支流信号却不适用。一些厂家提供隔离放大器作为模拟信号隔离的解决方案

  ,如ADI的AD202,能够提供从直流到几K的频率内提供0.025%的线性度,但这种隔离器件内部先进行电压-频率转换,对产生的交流信号进行变压器隔离,然后进行频率-电压转换得到隔离效果。集成的隔离放大器内部电路复杂,体积大,成本高,不适合大规模应用。模拟信号隔离的一个比较好的选择是使用线形光耦。线性光耦的隔离原理与普通光耦没有差别,只是将普通光耦的单发单收模式稍加改变,增加一个用于反馈的光接受电路用于反馈。这样

  ,虽然两个光接受电路都是非线性的,但两个光接受电路的非线性特性都是一样的,这样,就可以通过反馈通路的非线性来抵消直通通路的非线性,从而达到实现线性隔离的目的。市场上的线性光耦有几中可选择的芯片,如Agilent公司的

  ,3、4引脚用于反馈,5、6引脚用于输出。1、2引脚之间的电流记作IF,3、4引脚之间和5、6引脚之间的电流分别记作IPD1和IPD2。输入信号经过电压-电流转化,电压的变化体现在电流IF上,IPD1和IPD2基本与IF成线性关系,线一般很小(HCNR200是0.50%),并且随温度变化较大(HCNR200的变化范围在

  到0.75%之间),但芯片的设计使得K1和K2相等。在后面可以看到,在合理的外围电路设计中,真正影响输出/输入比值的是二者的比值K3,线性光耦正利用这种特性才能达到满意的线性度的。HCNR200和HCNR201的内部结构完全相同,差别在于一些指标上。相对于HCNR200,HCNR201提供更高的线性度。采用HCNR200/201进行隔离的一些指标如下所示:*

  ,要想真正隔离电压,需要在输出和输出处增加运算放大器等辅助电路。下面对HCNR200/201的典型电路进行分析,对电路中如何实现反馈以及电流-

  的手册上给出了多种实用电路,其中较为典型的一种如下图所示:图2设输入端电压为Vin,输出端电压为Vout,光耦保证的两个电流传递系数分别为K1、K2,显然,,

  其中是在运放输入差模为0时的输出电压,G为运放的增益,一般比较大。忽略运放负端的输入电流,可以认为通过R1

  LED导通时的电压()基本不变,这里的作为常数对待。根据光耦的特性,即K1=IP1/IF   (4)

  4.1运放选型运放可以是单电源供电或正负电源供电,上面给出的是单电源供电的例子。为了能使输入范围能够从0到VCC,需要运放能够满摆幅工作,另外,运放的工作速度、压摆率不会影响整个电路的性能。TI

  IFmax。K1已知的情况下,IFmax又确定了IPD1的最大值IPD1max,这样,由于Vo的范围最小可以为0,这样,由于考虑到

  ,这样,一般取另外,由于工作在深度负反馈状态的运放满足虚短特性,因此,考虑IPD1的限制,这样,R2的确定可以根据所需要的放大倍数确定,

  通常在R2处并联电容,构成低通滤波器,具体电容的值由输入频率以及噪声频率确定。4.3参数确定实例

  ,下面给出参数确定的过程。*确定IFmax:HCNR200/201的手册上推荐器件工作的25mA

  。5.总结本文给出了线性光耦的简单介绍以及电路设计、参数选择等使用中的注意事项与参考设计,并对电路的设计方法给出相应的推导与解释,供广大电子工程师参考。

  常见之高速光藕型号[zt]经查大量资料后,总结出目前市场上常见之高速光藕型号供大家选择:100K bit/S:6N138、6N139、

  (双路)、HCPL-2631(双路)另外,COSMO公司的KP7010在RL选值为300欧左右时,我根据其数据手册所载数值计算,速率可达100Kbit/S,且为6脚封装,比同级的6N138、6N139小巧,价格也较低。CTR的定义

  光耦合器的增益被称为晶体管输出器件的电流传输比(CTR),其定义是光电晶体管集电极电流与LED正向电流的比率(ICE/IF)。光电晶体管集电极电流与VCE有关,即集电极和发射极之间的电压。可控硅型光耦还有一种光耦是可控硅型光耦。例如:

  光耦合器(optical coupler,英文缩写为OC)亦称光电隔离器,简称光耦。光耦合器以光为媒介传输电信号。它对输入、输出电信号有良好的隔离作用,所以,它在各种电路中得到广泛的应用。目前它已成为种类最多、用途最广的光电器件之一。光耦合器一般由三部分组成:光的发射、光的接收及信号放大。输入的电信号驱动发光二极管(LED),使之发出一定波长的光,被光探测器接收而产生光电流,再经过进一步放大后输出。这就完成了电—光—电的转换,从而起到输入、输出、隔离的作用。由于光耦合器输入输出间互相隔离,电信号传输具有单向性等特点,因而具有良好的电绝缘能力和抗干扰能力。又由于光耦合器的输入端属于电流型工作的低阻元件,因而具有很强的共模抑制能力。所以,它在长线传输信息中作为终端隔离元件可以大大提高信噪比。在计算机数字通信及实时控制中作为信号隔离的接口器件,可以大大增加计算机工作的可靠性。

  光耦合器的主要优点是:信号单向传输,输入端与输出端完全实现了电气隔离隔离,输出信号对输入端无影响,抗干扰能力强,工作稳定,无触点,使用寿命长,传输效率高。光耦合器是70年代发展起来产新型器件,现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离

  、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR)、仪器仪表、通信设备及微机接口中。在单片开关电源中,利用线性光耦合器可构成光耦反馈电路,通过调节控制端电流来改变占空比,达到精密稳压目的。

  近年来问世的线性光耦合器能够传输连续变化的模拟电压或模拟电流信号,使其应用领域大为拓宽。下面分别介绍光耦合器的工作原理及检测方法。

  用于传递模拟信号的光耦合器的发光器件为二极管、光接收器为光敏三极管。当有电流通过发光二极管时,便形成一个光源,该光源照射到光敏三极管表面上,使光敏三极管产生集电极电流,该电流的大小与光照的强弱,亦即流过二极管的正向电流的大小成正比。由于光耦合器的输入端和输出端之间通过光信号来传输,因而两部分之间在电气上完全隔离,没有电信号的反馈和干扰,故性能稳定,抗干扰能力强。发光管和光敏管之间的耦合电容小(2pf左右)、耐压高(2.5KV左右),故共模抑制比很高。输入和输出间的电隔离度取决于两部分供电电源间的绝缘电阻。此外,因其输入电阻小(约10Ω),对高内阻源的噪声相当于被短接。因此,由光耦合器构成的模拟信号隔离电路具有优良的电气性能。

  事实上,光耦合器是一种由光电流控制的电流转移器件,其输出特性与普通双极型晶体管的输出特性相似,因而可以将其作为普通放大器直接构成模拟放大电路,并且输入与输出间可实现电隔离。然而,这类放大电路的工作稳定性较差,无实用价值。究其原因主要有两点:一是光耦合器的线性工作范围较窄,且随温度变化而变化;二是光耦合器共发射极电流传输系数β和集电极反向饱和电流ICBO(即暗电流)受温度变化的影响明显。因此,在实际应用中,除应选用线性范围宽、线性度高的光耦合器来实现模拟信号隔离外,还必须在电路上采取有效措施,尽量消除温度变化对放大电路工作状态的影响。

  从光耦合器的转移特性与温度的关系可以看出,若使光耦合器构成的模拟隔离电路稳定实用,则应尽量消除暗电流(ICBO)的影响,以提高线性度,做到静态工作点IFQ随温度的变化而自动调整,以使输出信号保持对称性,使输入信号的动态范围随温度变化而自动变化,以抵消β值随温度变化的影响,保证电路工作状态的稳定性。

  光耦合器有管式、双列直插式和光导纤维式等封培育形式,其种类达数十种。光耦合器的种类达数十种,主要有通用型(又分无基极引线和基极引线两种)、达林顿型、施密特型、高速型、光集成电路、光纤维、光敏晶闸管型(又分单向晶闸管、双向晶闸管)、光敏场效应管型。此外还有双通道式(内部有两套对管)、高增益型、交-直流输入型等等。国外生产厂家有英国ISOCOM公司等,国内厂家的苏州半导体总厂等。

  光耦合器的技术参数主要有发光二极管正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和压降VCE(sat)。此外,在传输数字信号时还需考虑上升时间、下降时间、延迟时间和存储时间等参数。

  最重要的参数是电流放大系数传输比CTR(Curremt-Trrasfer Ratio)。通常用直流电流传输比来表示。当输出电压保持恒定时,它等于直流输出电流IC与直流输入电流IF的百分比。当接收管的电流放大系数hFE为常数时,它等于输出电流IC之比,通常用百分数来表示。有公式:

  采用一只光敏三极管的光耦合器,CTR的范围大多为20%~30%(如4N35),而PC817则为80%~160%,达林顿型光耦合器(如4N30)可达100%~500%。这表明欲获得同样的输出电流,后者只需较小的输入电流。因此,CTR参数与晶体管的hFE有某种相似之处。普通光耦合器的CTR-IF特性曲线呈非线性,在IF较小时的非线性失真尤为严重,因此它不适合传输模拟信号。线性光耦合器的CTR-IF特性曲线具有良好的线性度,特别是在传输小信号时,其交流电流传输比(ΔCTR=ΔIC/ΔIF)很接近于直流电流传输比CTR值。因此,它适合传输模拟电压或电流信号,能使输出与输入之间呈线性关系。这是其重要特性。在设计光耦反馈式开关电源时必须正确选择线性光耦合器的型号及参数,选取原则如下:

  (1)光耦合器的电流传输比(CTR)的允许范围是50%~200%。这是因为当CTR<50%时,光耦中的LED就需要较大的工作电流(IF>5.0mA),才能正常控制单片开关电源IC的占空比,这会增大光耦的功耗。若CTR>200%,在启动电路或者当负载发生突变时,有可能将单片开关电源误触发,影响正常输出。

  (2)推荐采用线性光耦合器,其特点是CTR值能够在一定范围内做线)由英国埃索柯姆(Isocom)公司、美国摩托罗拉公司生产的4N××系列(如4N25、4N26、4N35)光耦合器,目前在国内应用地十分普遍。鉴于此类光耦合器呈现开关特性,其线性度差,适宜传输数字信号(高、低电平),因此不推荐用在开关电源中。

  在通用型光耦合器中,接收器是一只硅光电半导体管,因此在B-E之间只有一个硅PN结。达林顿型不然,它由复合管构成,两个硅PN结串联成复合管的发射结。根据上述差别,很容易将通用型与达林顿型光耦合器区分开来。具体方法是,将万用表拨至R×100档,黑表笔接B极,红表笔接E极,采用读取电压法求出发射结正向电压VBE。若VBE=0.55~0.7V,就是达林顿型光耦合器。

  实例:用500型万用表的R×100档分别测量4N35、4N30型光耦合器的VBE,测量数据及结论一并列入表2中。

  通用型与达林顿型光电耦合的主要区别是接收管的电流放大系数不同。前者的hFE为几十倍至几百倍,后者可达数千倍,二者相差1~2个数量级。因此,只要准确测量出hFE值,即可加以区分。在测量时应注意事项:

  (1)因为达林顿型光耦合器的hFE值很高,所以表针两次偏转格数非常接近。准确读出n1、 n2的格数是本方法关键所在,否则将引起较大的误差。此外,欧姆零点亦应事先调准。

  (2)若4N30中的发射管损坏,但接收管未发现故障,则可代替超β管使用。同理,倘若4N35中的接收管完好无损,也可作普通硅NPN晶体管使用,实现废物利用。

  (3)对于无基极引线的通用型及达林顿型光耦合器,本方法不再适用。建议采用测电流传输比CTR的方法加以区分。

  与B电路之间,要进行信号的传输,但两电路之间由于供电级别过于悬殊,一路为数百伏,另一路为仅为几伏;两种差异巨大的供电系统,无法将电源共用;

  电气隔离的要求。A与B电路之间,要进行信号的传输,但两电路之间由于供电级别过于悬殊,一路为数百伏,另一路为仅为几伏;两种差异巨大的供电系统,无法将电源共用;

  A电路与强电有联系,接触有触电危险,需予以隔离。而B线路板为经常接触的部分,也不应该将危险高电压混入到一起。两者之间,既要完成信号传输,又必须进行电气隔离;

  运放电路等高阻抗型器件的采用,和电路对模拟的微弱的电压信号的传输,使得对电路的抗干扰处理成为一件比较麻烦的事情——从各个途径混入的噪声干扰,有可能反客为主,将有用信号“淹没”掉;

  以上四个方面的原因,促成了光耦器件的研制、开发和实际应用。光耦的基本作用,是将输入、输出侧电路进行有效的电气上的隔离;能以光形式传输信号;有较好的抗干扰效果;输出侧电路能在一定程度上得以避免强电压的引入和冲击。

  1、结构特点:输入侧一般采用发光二极管,输出侧采用光敏晶体管、集成电路等多种形式,对信号实施电-光-电的转换与传输。

  2、输入、输出侧之间有光的传输,而无电的直接联系。输入信号的有无和强弱控制了发光二极管的发光强度,而输出侧接受光信号,据感光强度,输出电压或电流信号。

  3、输入、输出侧有较高的电气隔离度,隔离电压一般达2000V以上。能对交、直流信号进行传输,输出侧有一定的电流输出能力,有的可直接拖动小型继电器。特殊型光耦器件能对毫伏,甚至微伏级交、直流信号进行线、因光耦的结构特性,输入、输出侧需要相互隔离的独立供电电源,即需两路无“共地”点的供电电源。下述一、二类光耦输入侧由信号电压提供了输入电流通路,但实质上输入信号回路,也是有一个供电支路的;而线性光耦,则输入侧与输出侧一样,是直接接有两种相隔离的供电电源的。

  1、一种为三极管型光电耦合器,如PC816、PC817、4N35等,常用于开关电源电路的输出电压采样和误差电压放大电路,也应用于变频器控制端子的数字信号输入回路。结构最为简单,输入侧由一只发光二极管,输出侧由一只光敏三极管构成,主要用于对开关量信号的隔离与传输;

  2、第二种为集成电路型光电耦合器,如6N137、HCPL2601等,输入侧发光管采用了延迟效应低微的新型发光材料,输出侧为门电路和肖基特晶体管构成,使工作性能大为提高。其频率响应速度比三极管型光电耦合器大为提高,在变频器的故障检测电路和开关电源电路中也有应用;

  3、第三种为线。结构与性能与前两种光耦器件大有不同。在电路中主要用于对mV级微弱的模拟信号进行线性传输,在变频器电路中,往往用于输出电流的采样与放大处理、主回路直流电压的采样与放大处理。

  第一类型的光电耦合器,输入端工作压降约为1.2V,输入最大电流50mA,典型应用值为10 mA;输出最大电流1A左右,因而可直接驱动小型继电器,输出饱合压降小于0.4V。可用于几十kHz较低频率信号和直流信号的传输。对输入电压/电流有极性要求。当形成正向电流通路时,输出侧两引脚呈现通路状态,正向电流小于一定值或承受一定反向电压时,输出侧两引脚之间为开路状态。

  指针表的x10k电阻档,测其1、2脚,有明显的正、反电阻差异,正向电阻约为几十kΩ,反向电阻无穷大;3、4脚正、反向电阻无穷大;

  两表测量法。用指针式万用表的x10k电阻档(能提供15V 或9V、几十μA的电流输出),正向接通1、2脚(黑笔搭1脚),用另一表的电阻档用x1k测量3、4脚的电阻值,当1、2脚表笔接入时,3、4脚之间呈现20kΩ左右的电阻值,脱开1、2脚的表笔,3、4脚间电阻为无穷大。

  可用一个直流电源串入电阻,将输入电流限制在10mA以内。输入电路接通时,3、4脚电阻为通路状态,输入电路开路时,3、4脚电阻值无穷大。

  3、4种测量方法比较准确,如用同型号光耦器件相比较,甚至可检测出失效器件(如输出侧电阻过大)。

  上述测量是新器件装机前的必要过程。对上线不便测量的情况下,必要时也可将器件从电路中拆下,离线测量,进一步判断器件的好坏。

  在实际检修中,离线电阻测量不是很便利,上电检测则较为方便和准确。要采取措施,将输入侧电路变动一下,根据输出侧产生的相应的变化(或无变化),测量判断该器件的好坏。即打破故障电路中的“平衡状态”,使之出现“暂态失衡”,从而将故障原因暴露出来。光耦器件的输入、输出侧在电路中串有限流电阻,在上电检测中,可用减小(并联)电阻和加大电阻的方法(将其开路)等方法,配合输出侧的电压检测,判断光耦器件的好坏。部分电路中,甚至可用直接短接或开路输入侧、输出侧,来检测和观察电路的动态变化,利于判断故障区域和检修工作的开展。

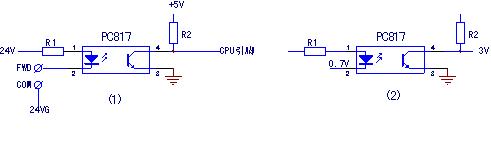

  上图中的(1)电路,为变频器控制端子电路的数字信号输入电路,当正转端子FWD与公共端子COM短接时,PC817的1、2脚之间的电压由0V变为1.2V,4脚电压由5V变为0V。同理,当控制端子呈开路状态时,PC817的1、2脚之间电压为0V,而3、4脚之间电压为5V。图(1)电路可以看出光耦器件的各脚电压值,故障或正常状态测量输入、输出脚电压即可得出判断。

  第二种类型的光电耦合器(6N137),输入端工作压降约为1.5V左右,但输入、输出最大电流仅为mA级,只起到对较高频率信号的传输作用,电路本身不具备电流驱动能力,可用于对MHz级信号进行有效的传输。同第一类光耦器件一样,对输入电压/电流有极性要求。当形成正向电流通路时,输出侧两引脚呈现通路状态,正向电流小于一定值或承受一定反向电压时,输出侧两引脚之间为开路状态。

  二极管/三极管的简单电路,而是内含放大器,并有各自独立的供电回路;没有信号输入极性要求,只将输入信号幅度进行线)输入侧信号输入端,不再呈现发光二极管的正、反向特性,或许我们完全可以将两个信号输入端看作是运算放大器的两个输入端子——输入阻抗非常高,不再吸取信号源电流;能用作微弱电压信号的输入和放大;能对差分信号有极高的放大能力,对共模信号有一定的抑制能力;

  A7840(HCPL-7840)的工作参数:输入侧、输出侧的供电典型值为5V,输入电阻480kΩ,最大输入电压320mV;差分信号输出方式。内部输入电路有放大作用,且为高阻抗输入,能不失真传输mV级交、直流信号,输出信号作为后级运算放大器差分输入信号。具有1000倍左右的电压放大倍数。典型应用,常与后级运算放大器配合,对微弱(交、直)电压信号进行放大和处理。

  2、3脚为信号输入脚,1、4脚为输入侧供电端;6、7脚为差分信号输出脚,8、5脚为输出侧供电端。

  在线检测方法:可将内部电路看作是一只“整体的运算放大器”,2、3脚为同相、反相输入端,7、6脚为信号输出端。当短接2、3脚(使输入信号为零)时,6、7脚之间输出电压也为零。当2、3脚有mV级电压输入时,6、7脚之间有“放大了的”比例电压输出。

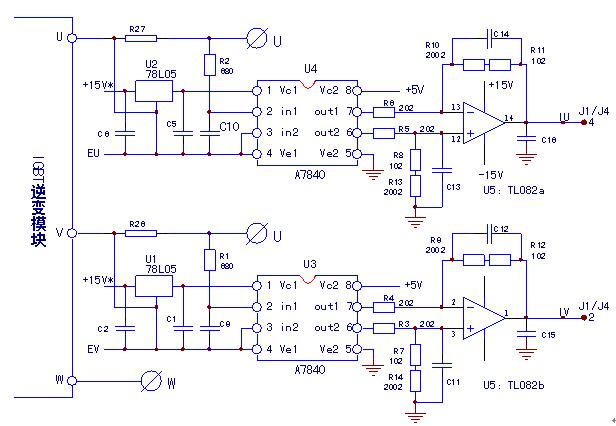

  部分小功率变频器机型,对输出电流的采样,省掉了电流互感器。在U、V输出电路中直接串接了mΩ级的电流采样电阻,将输出电流信号由采样电阻转化为mV级电压信号,将此电阻上的电压信号经R1、R2引入到U3、U4(A7840)R的信号输入端,由U3、U4进行光电隔离和线)进行放大(阻抗变换)后,送后级电流检测与保护电路进一步处理,再送入CPU。U4、U3输入侧的供电是由驱动电路供电(隔离电源)再经U1、U2(L7805稳压器)稳压成5V来提供的,此电源必须是与控制电路相隔离的。U4、U5的输出侧供电,则是由CPU主板供电的+5V电源提供的。A7840将输入百mV级电压信号放大输出为V级表征着输出电流大小的差分电压信号,再经后级U5运算放大器反相输出正电压信号,送后后级电流信号处理电路。分别被处理成一定幅度的模拟信号送入CPU,用作输出电流显示及输出控制;被处理成开关量信号,用于故障报警,停机保护等。

  阿尔法ALPHA2000 18.5kW变频器直流回路电压检测电路,电压采样信号直接取自直流回路的P、N端的530V直流电压,经电阻降压、分压网络,将分压所得mV级电压信号,加到小信号处理光电耦合器A7840(U14)的2、3输入脚上,经U14实施强、弱电隔离后,形成差分信号输入到LF353运算放大器的2、3脚,本级电路接成电压跟随器,输出信号由电位器中心头(线路板上厂家标注测试点VPN)输出至CPU主板与电源/驱动板的排线V。

  直流回路电压检测信号由排线脚进入CPU主板,一路经R174直接输入CPU的53脚,此路信号为模拟电压信号,其作用:1、供操作面板显示直流电压值,有的变频器机型经程序换算后显示输入交流电压值;2、有的机型用于对输出U/F比的控制,使输出电压值比例于输入电压值;3、少数机型用于过、欠压保护的采样参考。

  另一路经R155送入LF393开路集电极输出运放构成的电压比较器的反相输入端,该路输出信号与过流(OL)、OC、OH等信号一起混合为一路“故障汇总信号”,经CPU外围电路进一步处理,送入CPU引脚,作停机保护和切断驱动脉冲的控制。LF393的同相输入端可看作为“可编程基准电压端”,其基准电压的幅值由CPU的42、51脚输出电压控制,在起动和运行过程中分别给出不同的基准电压值,与输入电压检测信号相比较。变频器的不同工作过程,则保护动作阀值也有所不同。

  a、变频器上电后,即报出过压或欠压故障,见上图电压检测电路。测量CN1的8端子电压,正常值应为3V左右。测量此点电压值偏高或偏低,说明电压检测电路有故障。首先检测A7840的输入侧、输出侧的5V供电是否正常,LF353的正负15V供电是否正常,若不正常,修复相关电源供电支路。若正常,进行下一步检修;

  b、测量A7840的2、3脚之间有100mV以上输入电压,用金属尖镊子短接A7840的2、3脚,测量LF353的输出脚1脚电压有明显下降,说明以上电压信号传输环节均正常,故障在LF353外接电位器不良或失调。更换并重新调整。调整变频器的相关参数,令操作显示面板显示直流回路的电压值,当输入三相电压为380V时,调整该电位器,使直流电压显示值为530V,即可;

  c、用金属尖镊子短接A7840的2、3脚,测量LF353的1脚电压无变化,进一步检测LF353的输入脚电压(正常值为3左右,镊子短接A7840输入脚时变为OV)值无变化,A7840或外电路元件损坏;LF353输入脚电压值为正常值, LF353损坏,更换LF353。

  d、用镊子短接A7840的2、3脚时,LF353输入电压值有变化,但其值偏低,如从1V变化为0V,检查A7840外围元件正常,故障为A7840低效,更换A7840。

  由磷砷化镓发光二极管和光敏集成检测电路组成。通过光敏二极管接收信号并经内部高增益线性放大器把信号放大后,由集电极开路门输出。

  该光电器件高、低电平传输延迟时间短,典型值仅为45ns ,已接近TTL 电路传输延迟时间的水平。具有10Mbps的高速性能,因而在传输速度上完全能够满足隔离总线的要求。

  的内部结构原理如图3所示,信号从脚2和脚3输入,发光二极管发光,经片内光通道传到光敏二极管,反向偏置的光敏管光照后导通,经电流-电压转换后送到与门的一个输入端,与门的另一个输入为使能端,当使能端为高时与门输出高电平,经输出三极管反向后光电隔离器输出低电平。当输入信号电流小于触发阈值或使能端为低时,输出高电平,但这个逻辑高是集电极开路的,可针对接收电路加上拉电阻或电压调整电路。

  。发光二极管正向电流0-250μA,光敏管不导通;发光二极管正向压降1.2-1.7V(典型1.4V),正向电流6.3-15mA,光敏管导通。若以B方法连接,TTL电平输入,Vcc为5V时,RF可选500Ω左右。如果不加限流电阻或阻值很小,

  仍能工作,但发光二极管导通电流很大对Vcc1有较大冲击,尤其是数字波形较陡时,上升、下降沿的频谱很宽,会造成相当大的尖峰脉冲噪声,而通常印刷电路板的分布电感会使地线吸收不了这种噪声,其峰-峰值可达100mV以上,足以使模拟电路产生自激。所以在可能的情况下,RF应尽量取大。

  在Vcc2(脚8)和地(脚5)之间必须接一个0.1μF高频特性良好的电容,如瓷介质或钽电容,而且应尽量放在脚5和脚8附近(不要超过1cm)。

  。虽然输出低电平时可吸收电路达13mA,但仍应当根据后级输入电路的需要选择阻值。因为电阻太小会使

  耗电增大,加大对电源的冲击,使旁路电容无法吸收,而干扰整个模块的电源,甚至把尖峰噪声带到地线kΩ

  ,若后级是TTL输入电路,且只有1到2个负载,则用47kΩ或15kΩ也行。CL是输出负载的等效电容,它和RL影响器件的响应时间,当RL=350Ω,CL=15pF时,响应延迟为25-75ns。收起

  ,逆变器电流检测,传统电流传感器的替代。相比传统的霍尔效应电流传感器,HCPL-7840不...

  安华高生产的隔离放大器HCPL-7840,采用8PIN DIP封装,是一款可用来检测电流/电压的光电耦合器,非常合适马达相位和轨电流检测,逆变器电流检测,传统电流传感器的替代。相比传统的霍尔效应电流传感器,HCPL-7840不受外部磁场影响,线性好,CMR高,体积小,成本低等优点。下图为功能方块图。2,3脚采样信号输入,6,7脚差分输出。

  内部工作过程如下:输入信号经Σ-Δ调制器转换成高速串行比特流,然后经过编码器进行编码,进行模数转换,然后驱动LED将信号传送到输出端,输出端讲信号进行解码数模转换后输出。

  模数转换核心:Sigma-Delta调制。输入信号信息包含在调制器输出数据流中,由1和0的密度表示。

  下图画出了阿尔法变频器U相上下臂IGBT的驱动电路,每相下臂IGBT的驱动电路其实是共用D51、E32直流电源的。驱动供电也由稳压电路分为+15V和-7.2V两路电源,以形成对IGBT供电的+15V激励电压回路和-7.2V的截止电压回路...
