1、比较法 拆下怀疑有问题的光耦，用万用表测量其内部二极管、三极管的正反向电阻值，用其与好的光耦对应脚的测量值进行比较，若阻值相差较大，则说明光耦已损坏。
2、数字万用表检测法 下面以PC111光耦检测为例来说明数字万用表检测的方法，检测电路如图1所示。
检测时将光耦内接二极管的＋端1脚和－端2脚分别插入数字万用表的Hfe的ｃ、ｅ插孔内，此时数字万用表应置于NPN挡；然后将光耦内接光电三极管C极5脚接指针式万用表的黑表笔，ｅ极4脚接红表笔，并将指针式万用表拨在RX1K挡。这样就能通过指针式万用表指针的偏转角度——实际上是光电流的变化，来判断光耦的情况。指针向右偏转角度越大，说明光耦的光电转换效率越高，即传输比越高，反之越低；若表针不动，则说明光耦已损坏。

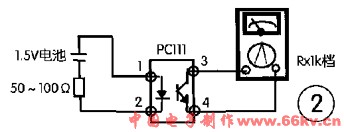

将万用表置于RX1K电阻挡，两表笔分别接在光耦的输出端4、5脚；然后用一节1.5V的电池与一只50～100Ω的电阻串接后，电池的正极端接PC111的1脚，负极端碰接2脚，或者正极端碰接1脚，负极端接2脚，这时观察接在输出端万用表的指针偏转情况。如果指针摆动，说明光耦是好的，如果不摆动，则说明光耦已损坏。万用表指针摆动偏转角度越大，表明光电转换灵敏度越高。
