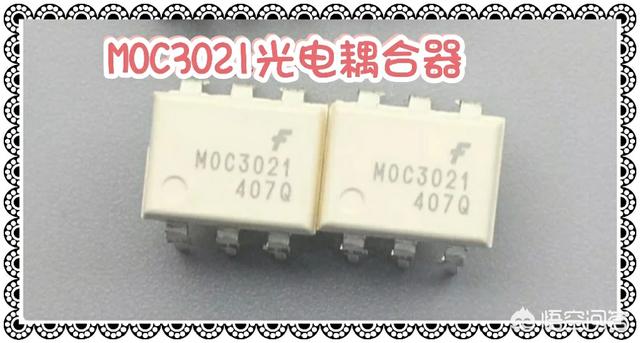

光电耦合器是以光为媒介传输电信号的一种电—光—电转换器件,其输入端一般为发光二极管或红外发射管,输出端多为光敏二极管、光敏三极管、光控晶闸管等,故使用数字万用表的二极管档和电阻档即可判断光电耦合器的好坏。

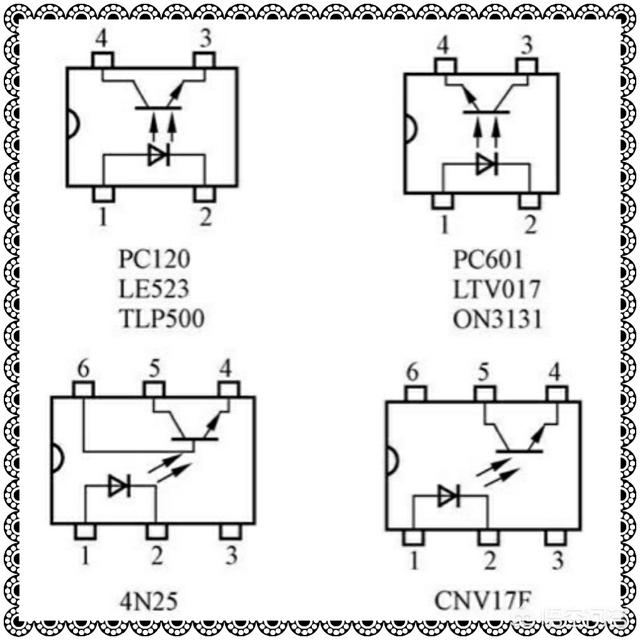

判断光电耦合器好坏时,先根据光电耦合器的型号找出其输入端和输出端引脚,按上图所示,将光电耦合器输入端的两个引脚(实际就是内部发光二极管的引脚)通过一个100Ω左右的电阻接3V电池,然后用万用表电阻档测量光电耦合器输出端引脚,此时显示的读数由输入端未接3V电池时的无穷大降至数KΩ以下,即说明该光电耦合器是好的;反之,若读数没什么变化,则是坏的。
对于坏的光电耦合器,可以用万用表二极管档测量一下,看看内部的发光二极管是否击穿损坏了。一般测量该发光二极管的正反向电阻都很小,说明该管已损坏,不能用了。
