光电耦合器由发光器件与光敏器件组合而成，它以光为媒介，将输入端的电信号耦合到输出端，从而实现对电路的控制（即电光电的转换）。
①输入参数；它是指输入端发光器件的主要参数，实际上就是发光二极管的参数，如正向电压、发光强度、最大工作电流等。
②输出参数；它是指输出端的受光器件的主要参数，若采用光敏二极管或光敏三极管时，其输出参数是指光电流、暗电流、饱和压降、最高工作电压、响应时间、光电灵敏度等。
③传输参数；a极间耐压，它是指光电耦合器的输入端与输出端之间的绝缘耐压值。b极间电容，它是指输入端与输出端之间的分布电容，通常为几个皮法（P）。c隔离阻抗，它是指耦合器输入与输出端之间绝缘阻值，其阻值可达1T（1012）。
⑤响应时间；它主要包括延迟时间、上升时间和下降时间。 根据结构的不同，光电耦合器可分为光隔离型和光传感型两大类。 常用的光电耦合器有4N25 4N35 4N37 PC613 PC817 CD-S611等。广泛应用于电平转换、信号隔离、级间耦合、开关电路、脉冲放大电路、固态继电器通信设施、微计算机接口电路等。 用指针式万用表检测方法如下。

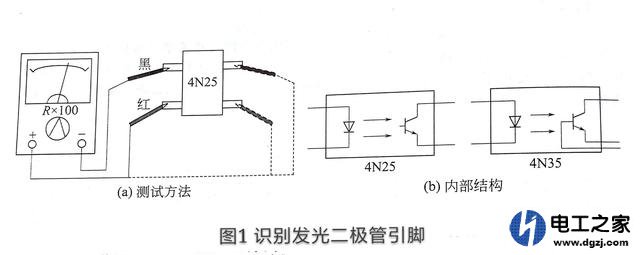

则其引脚确定方法是将万用表拔置于R×100挡或1k挡，而黑表笔接入4个引脚中的任意一个，红表笔测（看标识字样它是一个长方型外壳体，长边二个脚为一组）长边的一个脚，若红表笔接触时，万用表的电阻值为几千欧姆（），则表明表笔是发光二极管的两个极（其中红表笔接的是发光二极管的负极，黑表笔接的是二极管的正极）。若按上述方法检测时，万用表未出现几千欧姆的显示值，则需要将黑表笔换为另一长方型那边的两个脚，再依照上述方法继续检测，直到万用表显示几千欧姆电阻值为止，方可确定发光二极管的两个引脚。

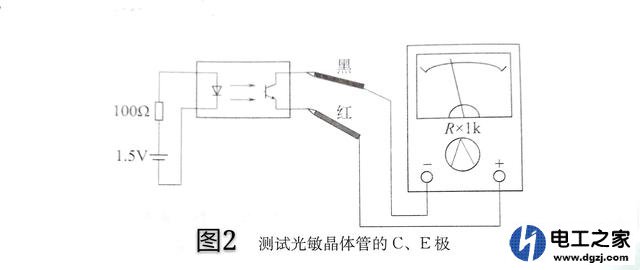

确定发光二极管两个引脚后，剩下的两个脚便是光敏晶体管的C极与E极。C极与E极确定方法是将100电阻与1.5V干电池进行串联，将电池负极与发光二极管的负板相连，再将万用表拔至1K挡，以两支表笔分别接入光敏晶体管的C极E极上，记录下此时的显示数值。再将两支表笔对调接入光敏晶体管的两个引脚，比较这两次万用表的显示数值，则显示值小的一次中，黑表笔接触的是光敏晶体管的集电极C，红表笔接的为光敏晶体管的发射极E。如下面图2所表示。

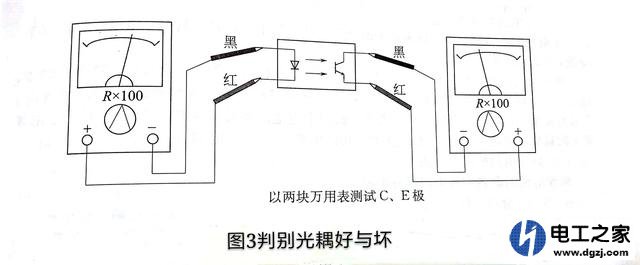

将一块万用表拔至R×100挡，接入发光二极管，另一块万用表拔至100挡接入光敏晶体管，此时记录下检测光敏晶体管的那块万用表的显示阻值，再将二支表笔对调一下，此时表笔所测显示的阻值与前一次对比一下，其中阻值较小的一次，表明红表笔接的为光敏晶体管的发射极E，黑笔接的为光敏晶体管的集电极C。

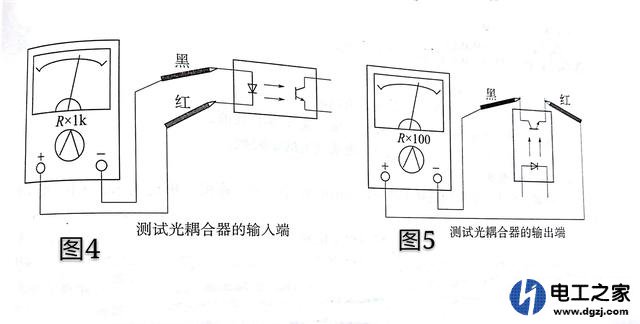

将万用表拔至R×100或1k挡，黑表笔接入发光二极管的正极，红笔接入负极，此时万用表的显示值应为几百欧姆到2K，再将两支表笔对调，若再次测量的显示阻值接近于，则表明输入端的发光二极管的性能良好。若出现与上述阻值相差甚远的显示阻值，则表明发光二极管的性能不良或已经损坏。b再测试光敏晶体管的C极与E极的好坏。若光敏器件为光敏晶体管，可见上图5所示。
将万用表拔至100或1K挡，黑表笔接入光敏晶体管的集电极C，红表笔接入光敏晶体管的发射极E，若万用表的显示阻值接近于，且交换表笔后再次测量的显示阻值仍为，则表明输出端的光敏晶体管性能良好。若测出的显示阻值与上述阻值差距太大，则表明光敏晶体管的性能不佳或已经损坏。
