4月15号晚上11点，苹果悄然上架了新款iPhone SE，这款手机外观和iPhone8完全一致，但是性能部分较iPhone 8有了很大的提升，A13仿生芯片、支持千兆级LTE以及WiFi 6等等，性能十分强劲。但对于充电头网来说，我们更加在意的是手机的充电性能如何。
苹果新款iPhone SE手机在到达充电头网编辑部后，我们第一时间对手机充电性能进行了测试，这款手机支持PD快充，但是苹果给标配的仍是5V1A祖传充电器，虽然仍有点小遗憾，不过对果粉来说也是见怪不怪了。下面我们就对这款充电器进行拆解，看看和苹果以往的5V1A充电器设计做工有什么不同。
为新款iPhone SE搭配的充电器延续了苹果5W充电器外观造型，充电器侧身为白色外壳，表面亮面处理，并且弧面过渡，输入输出端外壳则为灰色配色并磨砂处理。此外采用固定式国标插脚。
输入端外壳上面是熟悉的苹果Logo，充电器型号：A1443；输入：100-240V~50/60Hz 0.15A ；输出：5V1A；充电器已经通过了3C认证和VI级能效认证。制造商：赛尔康技术（深圳）有限公司，赛尔康也成为了国内首家苹果原装充电器的代工厂。
虽说5W充电器结构相对要简单得多，但是苹果这款的体积也太小了，下面我们就对其进行拆解，看看内部如何设计，才能将体积压缩的如此小巧。

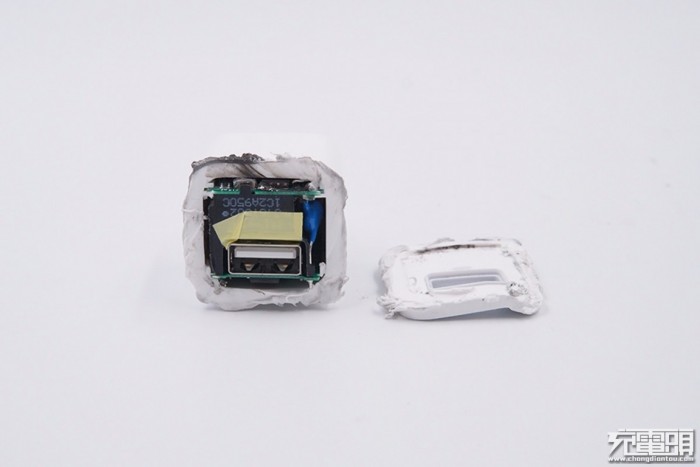

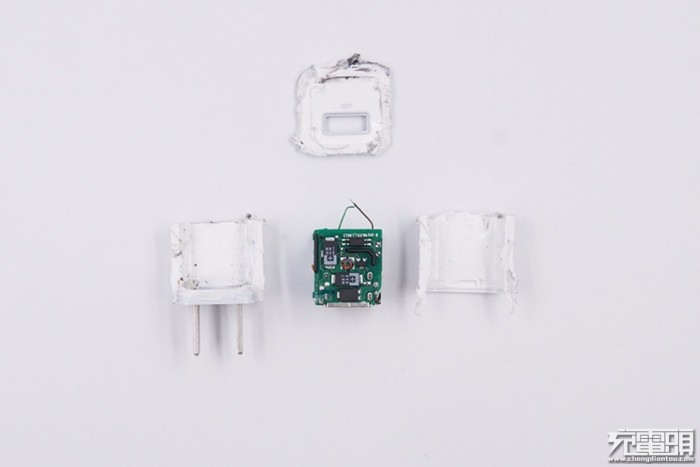

即便是将输出端外壳拆掉了也很难将PCB板取出，索性将剩余机身壳对半切割开。光是拆机身壳就费了很大功夫，充电器做工非常扎实。

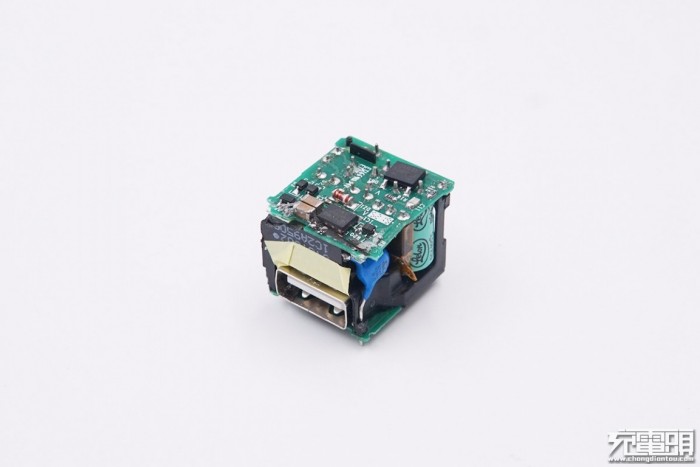

充电器内部总体一览，采用上下两块PCB板分层结构，将元器件夹在两块板子之间，如此设计可有效减少充电器体积。下面我们就来看看两块小板和元器件的信息。
再来看看次级PCB板上的芯片信息，次级输出用一颗肖特基整流，以及两颗松下POSCAP电容滤波，配合小电感滤波，滤波效果更好。高压侧和低压侧之间镂空并加绝缘板加强绝缘，安全措施非常到位。
肖特基二极管采用DIODES SBR8A45SP5 ，用于输出整流，反向耐压45V，连续电流8A。
将两块PCB板拆开，初级侧小板上焊接有保险丝、滤波电感、电解电容和变压器；输出小板上是USB-A母座和隔离塑料壳。
充电头网通过拆解了解到，苹果这款充电器初级侧由苹果定制的安森美主控芯片控制意法MOS管，并由立隆高压电解电容进行初级滤波；次级侧由DIODES SBR8A45SP5肖特基二极管输出整流，并采用松下POSCAP钽电容输出滤波，压低纹波同时减小体积，元器件均为一线品牌，用料扎实。内部使用两块PCBA配合内部框架支撑、固定变压器，组成一个整体，空间利用率很高；机身壳非常厚实，保护性强；充电器体积小巧，做工非常精致。
