光耦合器（opticalcoupler，英文缩写为OC）亦称光电隔离器或光电耦合器，简称光耦。它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电光电”转换。以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。
光耦817c应用广泛，主要应用于电源设备上，隔离高低电压的用途。相关的终端产品应用包括家电、温控、冷气空调（HVAC）、贩卖机、照明控制装置、充电器与交换式的电源供应器。 电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。
方法：用数字万用表的PN结测量端，红表笔“电池+极”接光耦的“1”端，黑表笔“电池-极”接光耦的“2”端（即使光耦的发光二极管正向导通），用另一电表测量“3”“4”端电阻，断开或接通输入端（发光二极管端），输出端电阻应有大幅度变化，说明改光耦是好的。另发光二极管端万用表可用电池串限流电阻代替。

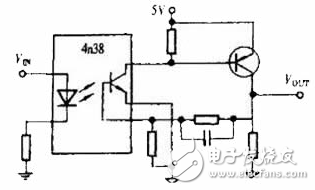

817c是光耦，对输入、输出电信号起隔离作用，光耦合器一般由三部分组成：光的发射、光的接收及信号放大。输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。这就完成了电光电的转换，从而起到输入、输出、隔离的作用。由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。
