如上图为线应用电路。设输入端电压为Vin，输出端电压为Vout，光耦保证的两个电流传递系数分别为K1、K2。
国产小功率其u、v、w相输出电流，多由分流电阻（或电流采样电阻）上取得，分流电流将流经电流信号转变为电压降信号，再由线倍电压信号放大、后级差分放大器进一步放大处理后，交由电流检测后级电路进一步“细化”，得到过载、接地、电流显示等相关电流检测信号。
图一，为常见电流检测前级电路的经典模式，a7840为差分输入、差分输入电路结构，静态（电流信号为零时）a7840的输出端6、7两脚电压皆为2.5v（即差压值为0v），运放电路输出端7脚电压为0v；运行中和故障信号输出时，a7840的输出端6、7两脚电压相向偏离2.5v（即有了差分电压输出），两输出端最大输出电压为最大幅度为2.5v（此时如6脚为1.3v，7脚为3.8v）。运放输出端最大输出电压值约为8v左右。
检修动作，其实是对静态电压的“修正”。上电后误报oc故障，测运放输出端7脚的电压不为0v，说明该级电路有错误的过载信号输出，故障不外乎a7840、运放损坏或a7840输入回路异常、输入供电丢失等原因。检修目的，是达到使运放输出端的电压值恢复正常的0v而已。

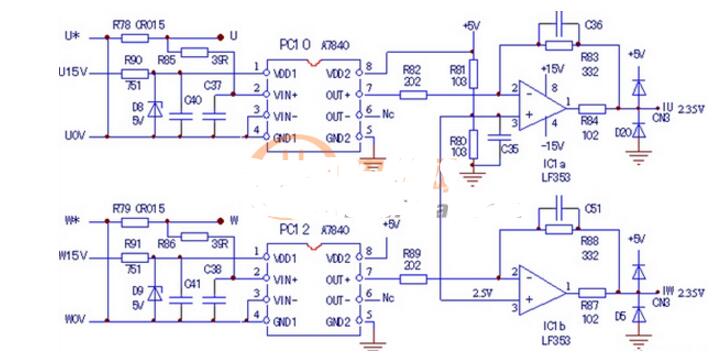

接手一台小功率机器，上电报过载故障，依据故有检修思路，上电即测a7840后级运放电路的输出状态，两路均为2.35v，感觉有点不对了。测a7840的6、7脚，均为2.5v，是对的。仔细检查后级运放电路的工作状态，发现a7840的6脚空置，再运放电路的同相输入端由r30、r31对+5v分压取得2.5v的基准比较电路压，实际电路如图二所示，与图一有所不同。该电路静态电压输出为2.35v（象征着零电流水平），是对的。运行中，形成以2.35v为基准的在其上下变化的交变电流检测信号。
由此判断，误报过载故障，不在如图二所示的前级电路检测电路，应检查igbt驱动电路，或电流检测的后级电路。确立检修方向后，很快将故障修复。
图中，LF356为放大器（1），中间两个光电耦合器由TLP521-2构成，后面四个放大器由LF347构成。
在某随动检测系统中，需要用检测板对系统中的各电路板的参数进行监测，以对工作不正常的电路板给出故障指示，并用单片机来处理检测结果。由于实际工作环境比较恶劣，为了防止干扰信号由采集信道进入检测板及保证单片机系统工作正常，笔者采用光电耦合器来实现信号的传输。由于光电耦合器的发光二极管为电流驱动器件，因而应以电流环路的形式进行传送，而且电流环路是低阻抗电路，它对噪声的敏感度较低，因此提高了电路的抗干扰能力。有时干扰噪声虽有较大的电压幅度，但其能量小，所以只能形成微弱的电流，而光电耦合器输入部分的发光二极管是在电流状态下工作的，只有在通过一定强度的电流时才能发光，因此，即使有很高电压幅值的干扰，也会因其所形成的电流大小而被抑制掉。

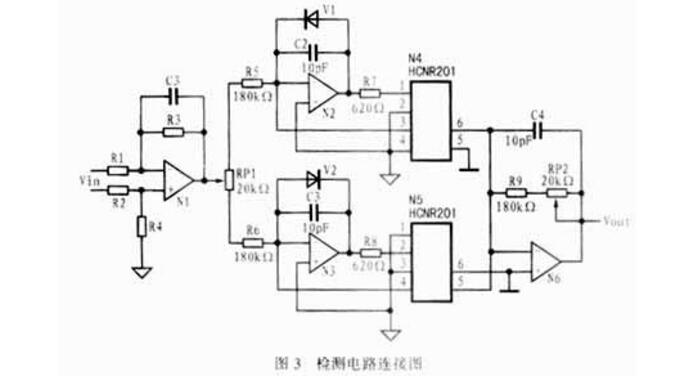

在实际检测电路的某一采集信道中，如需对一组差动输入信号进行检测，可将电路接成如图3所示的连接方式。图中，通过放大器N1可将输入的差动信号变为单边信号后输出。由于二极管V1和V2的作用，当输入信号为正时，V2导通，V1截止，放大器N2呈开环状态，光耦N5工作，N4关断;而当输入信号为负时，则正好相反。当HCNR201的第3、4端的光敏二极管受光后，其输出信号将反馈到放大器的输入端，以提高光耦的线端输出的信号经运放放大后输出。电位器RP1的作用是调节运放输入偏置电流的大小。电容C2、C3为反馈电容，可用于提高电路的稳定性，消除自激振荡，滤除电路中的毛刺信号，降低电路的输出噪声，其容值可根据电路的频率特性来选取。放大器N6的作用是把光耦输出的电流信号转变为电压信号以供后级电路使用，并增强负载驱动能力，降低输出阻抗。调整电阻RP2的值可以调整信道的增益。
HCNR200工作在光电压模式下的检测电流电路如图3所示，信号为正极性输人，正极性输出。R.、R2、R3、C1的作用与在光电导模式下的作用基本相同。放大器A1调节电流l。当输人电压V：增加时，人增加，同时放大器A1“+”输人端电压增加，促使电流l增加。由于DI与D2之间的联系，儿就会把“+”输入端电压重新拉回0V，形成负反馈。如果放大器A1的输人电流很小，那么流经R的电流就为Vm/R=I。显而易见，1与Vmn之间是线稳定线性变化，I也稳定线光照，I也跟着稳定线将h转化成电压Vow=hxR2。
