是深圳市合力为科技推出的单相电能计量芯片，可以测量有功功率、电量、电压有效值、电流有效值，广泛应用于智能家电、智能电能采集终端，如
（2）高频脉冲CF1，指示电流或电压有效值，使用SEL选择，在500:1范围内达到±0.5%的精度
（1）V1P，V1N输入电流采样信号：峰峰值VP-P：±43.75mV，最大有效值：±30.9mV。
（2）高频脉冲CF1（PIN7）：指示电流或电压有效值，SEL选择；输出占空比为1:1的方波。
注：MCU与HLW8012的接口不是使用协议进行读取，而是通过测量CF、CF1引脚输出高频脉冲的周期来计算功率、电流、电压值。

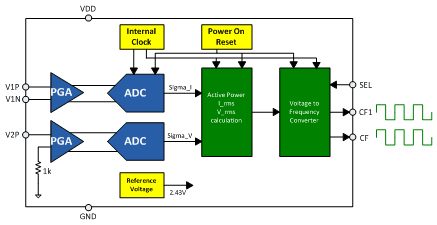

HLW8012内部带有2路PGA及ADC，对电流、电压采样信号进行模数转换，得到数字信号，芯片内部计算有功功率值、电流有效值、电压有效值，经过频率转换模块，HLW8012将有功功率值、电流有效值、电压有效值转换为方波脉冲输出（占空比1:1），各数值的大小与频率的大小成正比，与周期的大小成反比。
所有电能计量测量，电压、电流通道的采样方式有2种：互感器采样方式、电阻采样方式。互感器采样方式成本高，本文只介绍电阻采样方式。
为了配合电阻采样方式（即从电网直接采样，非隔离），电源电路必须为非隔离电源，非隔离电源有2种方式：AC-DC非隔离电源、阻容降压电源。两者的比较如下：

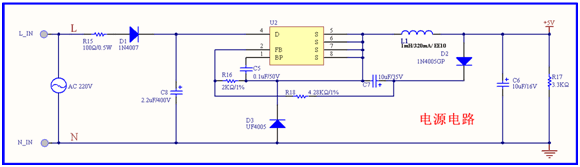

下图是其中一种AC-DC非隔离电源，L与N分别是交流电压的火线与零线，以零线作为地线V，驱动电流大约在50mA，可以根据产品需求增加一些元器以提高驱动能力。

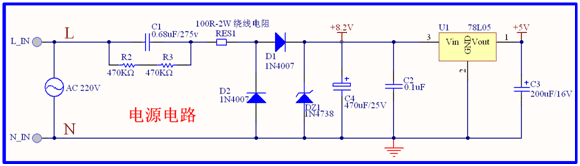

将输出电源稳定在5V，给HLW8012提供电源。选用0.68uF的安规电容，电源电路大约可以提供20mA-30mA的驱动电流；如果需要设计更小体积的系统，可以选用0.47uF的小体积的安规电容，驱动电流约在15mA。如果需要驱动继电器，建议使用更大的电容，比如1uF。2、电能计量电路

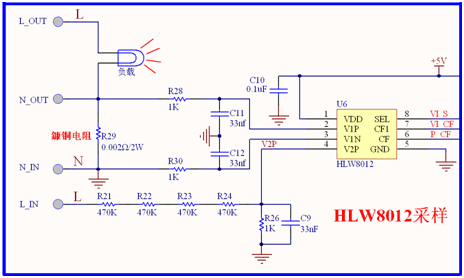

集成内置振荡器、参考电源，外围电路非常简单，主要包括电流、电压的采样。电流信号是通过康铜电阻对负载的工作电流进行采样，电压信号是通过电阻网络分压采样。须注意康铜电阻的接法：一端与GND连接，另一端再与负载连接。

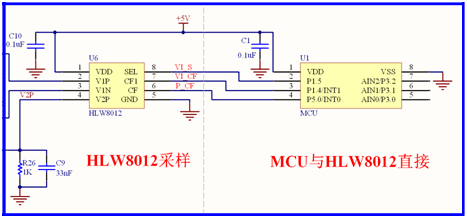

可以与HLW8012的接口直连。HLW8012高频脉冲引脚连接MCU的外部中断，SEL连接普通IO口。接口资源如下表：序

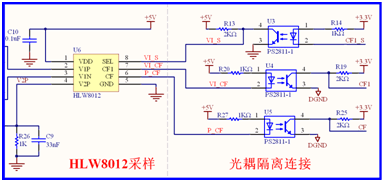

若MCU工作电源为隔离电源，则与HLW8012的连接必须通过光耦隔离，MCU的接口资源需要如上表。

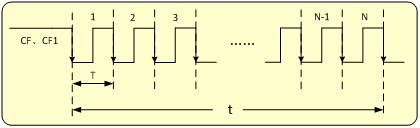

的时间间隔T。为了提高测量精度，CF、CF1与MCU外部中断IO相连（下降沿触发中断），MCU通过定时器来测量相邻2次外部中断的时间间隔。2、软件测量方法
设置定时器1ms，一直运行，定时中断服务子程序中，各个计时器（RAM，在测量开始的第1个外部中断清零）加
。为了提高测量精度与速度，针对脉冲周期在不同段，测量方法不同：A、若相邻2个外部中断的时间长度=100ms，则此时间长度即为脉冲周期T。测量误差
时完成一次测量。t是指第1个到第N个脉冲的时间。那么脉冲周期T = t / N。t的误差是1ms，且t1s，所以此方法测量误差0.1%。四、结语HLW8012可以测量有功功率、电量、电压有效值、电流有效值，外围元器件少，
封装，适合于许多电能测量场合，尤其是体积要求小的产品。插座类如：计量插座、WIFI智能插座、电视脑智能节能插座、电脑智能节能插座等；智能采集器如：智能路灯采集终端。
随着智能家电的发展，内部集成的传感器越来越多，电能计量模块将会是最基本的“传感器”之一，它可以“感知”家电的真实状态：若没有功率，表示家电确认关闭，若有功率，表示家电仍在工作。电能计量模块可以统计耗电量，检测当前电压、电流是否正常，若出现异常状态，执行相应的处理措施。所以随着智能家电的发展，家电越来越智慧，电能计量的应用将会更加广泛。
