光电耦合器如何测好坏?光电耦合器怎么测好坏

admin 发布于 2020-09-27 阅读(741)

  可以通过测量电路上内部二极管三极管的正向和反向电阻来为您判断光电耦合器。较为可靠的检测方法有以下三种。

  A.通过比较法排除可能出现故障的光耦。用万用表测量其内部二极管和晶体管的正负电阻。将测量值与良好的光电耦合器的相应脚进行比较。如果电阻差很大,光耦合器就会损坏。

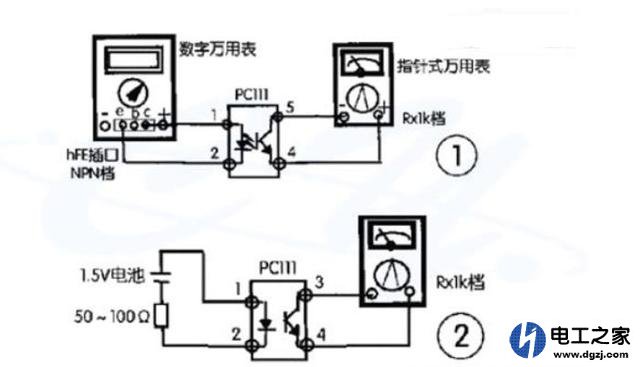

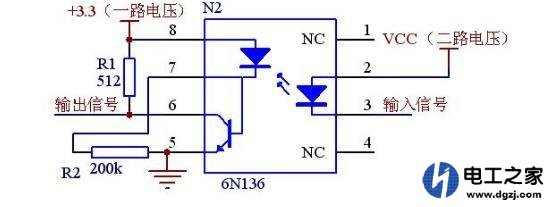

  检测电路如图1所示。在检测过程中,光电耦合器内部二极管的+端{1}脚和-端{2}脚分别插入到数字万用表的HFE C和E插孔中。此时,数字万用表应放置在NPN块中。然后,光电耦合器内光电晶体管C{5}脚与指针万用表的黑色笔连接,e{4}脚与红色笔连接,指针万用表移位至RX1k块。这样,光耦合器就可以通过指针式万用表的偏转角度来判断,这实际上就是光电流的变化。指针偏右越大,光电耦合器的光电转换效率越高,即透过率越高,反之越低;如果指针不移动,光耦合器就会损坏。

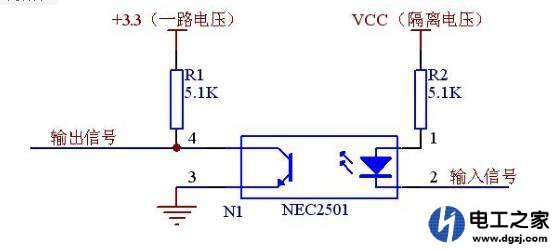

  C.光电效应判断方法仍以EL817光耦合器检测为例,检测电路如图2所示。万用表放置在RX1k电阻块中,两支笔分别连接到光耦合器的输出{4}和{5}英尺。然后,将1.5V电池与50-100Omega电阻串联后,电池的正负极连接到EL817的{1}英尺,负极连接到{2}英尺,或正极和负极分别连接到{1}英尺和{2}英尺。如果指针振荡,光耦合器是好的。如果不振荡,则光耦损坏。万用表指针摆动偏转角越大,光电转换灵敏度越高。

  你可以用两个万用表来测量它。该光电耦合器由发光二极管和光电晶体管封装组成。例如,光电耦合器4N25采用DIP-6封装,具有六个引脚。所述脚分别为阳极和阴极,所述脚为空脚,所述脚分别为晶体管的e电极、C电极和B电极。过去,在使用万用表测量光电耦合器时,只对发光二极管和光电晶体管分别进行检测和判断,而对光电耦合器的传输性能却没有作出判断。

  常用的4N254N264N264N354N36不适用于开关电源,因为这四种光耦合器属于非线性光耦合器。
