SOP8ADUM2286ARIZ电路图

admin 发布于 2021-07-26 阅读(321)

  深圳市腾恩科技有限公司是华南地区专业的光电半导体代理商。主要代理光耦继电器(SolidStateRelay-MOS_FEToutput)、光耦合器(Photocoupler)、数字隔离器,数字隔离芯片,隔离器,容隔离芯片,磁隔离,磁隔离器,容性隔离等光电半导体产品。相关产品广泛应用于各类电子产品。如:手机、电脑、VR、音箱、通讯设备、无线产品、视听产品、家用电器等消费电子,同时也在航空航天领域应用广泛。我公司和各大厂商之间建立了长期稳定的合作关系,长期为他们提供质量有保障,货源较稳定的供应需求。

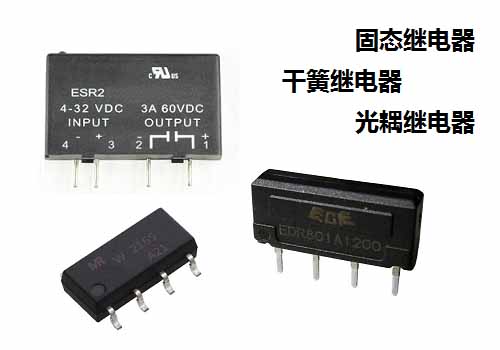

  AQV216光耦继电器的应用AQV216是一个光耦继电器,它不同于光耦的.不同点如下:一是结构不同:光耦继电器内部为光耦+可控硅的组合.光耦是发光二极管,受光器为光敏二极管、光敏三极管组合.由此可见光耦继电器是包含光耦的二是用途不同:光耦继电器是继电器的一种,可以驱动电机,灯泡等大功率负载,说得明白些就是相当于继电器,继电器做的事它都能做.光耦主要是起到信号隔离的作用.光电耦合器的输入端信号与输出电路间互相隔离的,且电信号在传输时具有单向性等优点,因此光电耦合器具有良好的抗电磁波干扰能力和电绝缘能力.

  光电耦合器就输出特性而言,有非线性(数字型)光电耦合器和线性(模拟型)光电耦合器两种。非线性光电耦合器的电流传输特性曲线是非线性的,这类产品适合于开关信号的传输,不适合于传输模拟量。线性光电耦合器的电流传输特性曲线接近直线,并且小信号时性能较好,能以线性特性进行隔离控制。彩电、显示器等的开关电源中常用的光电耦合器为线性产品,如果换成非线性产品,就有可能使振荡波形变坏,严重时出现寄生振荡,对图像画面等产生干扰,同时使电源带负载能力下降。因此,在维修家电产品的开关电源时,如果发现光电耦合器损坏,一定记着要用线性光电耦合器去代换。

  光电效应判断法仍以ICIll光耦合器的检测为例,检测电路如图2所示。将万用表置寸:Rxlk电阻挡,两表笔分别接在光耦的输出端④、⑤脚,然后用一节1.5V的电池与一只50-100欧的电阻串接后,电池的正极端接PC111的①脚,负极端碰接②脚,或者正极端碰接①脚,负极端接②脚,这时观察接在输出端万用表的指针偏转情况。如果指针摆动,说明光耦是好的,如果不摆动,则说明光耦已损坏。万用表指针摆动偏转角度越大,表明光电转换灵敏度越高。

  在电子销售市场上,深圳市腾恩科技有限公司积累了多年了用户和口碑,在业界广受好品。自公司创建以来,腾恩科技以先进、科学的公司管理流程和高素质专业营销人才及稳定的订货发货供应链为广大厂商提供了好的供货体验,有效的保障了各厂商的生产进度。同时为了更好的服务客户,我公司长期以来备有充足的现有的货库存,提前为客户备好各类电子元器。

  光电耦合器的传输特性如图1(b)所示,它描述当发光二极管的电流为一个常量ID时,集电极电流iC与管压降vCE之间的函数关系,即在c-e之间电压一定的情况下,iC的变化量与iD的变化量之比称为传输比CTR,即不过CTR的数值比b小得多,只有0.1~0.5。光电耦合放大电路光电耦合放大电路如图1所示。图中信号源部分可以是真实的信号源,也可以是前级放大电路。当动态信号为零时,输入回路有静态电流ID,输出回路有静态电流IC,从而确定出静态管压降VCE。当有动态信号时,随着iD的变化,iC将产生线性变化,电阻Rc将电流的变化转换成电压的变化。当然,vCE也将产生相应的变化。由于传输比的数值较小,所以一般情况下,输出电压还需进一步放大。实际上,目前已有集成光电耦合放大电路,具有较强的放大能力。

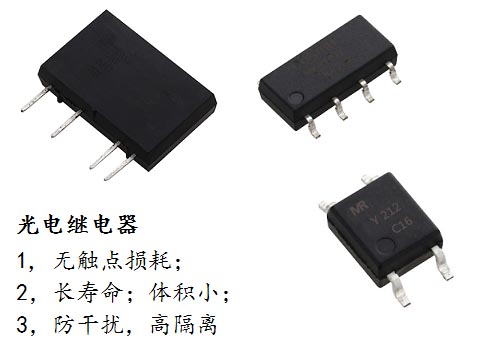

  光电耦合器的优点是体积小、寿命长、无触点、抗干扰能力强、能隔离噪音、工作温度宽,输入输出之间电绝缘,单向传输信号及逻辑电路易连接等。光电耦合器按光接收器件可分为有硅光敏器件(光敏二极管、雪崩型光敏二极管、PIN光敏二极管、光敏三极管等)、光敏可控硅和光敏集成电路。把不同的发光器件和各种光接收器组合起来,就可构成几百个品种系列的光电耦合器,因而,该器件已成为一类独特的半导体器件。其中光敏二极管加放大器类的光电耦合器随着近年来信息处理的数字化、高速化以及仪器的系统化和网络化的发展,其需求量不断增加。

  腾恩科技始终秉承的理念就是:诚实守信、质量优先、价格很优、经营灵活、交货快捷、不断学习、不断进步,始终将客户的利益放在首位,用互利共赢、诚信经营,长远发展为目标,为您提供长期稳定的货源。

  对于线性光耦,它适合传输模拟电压或电流信号,这样能使输出与输入之间呈线性关系,这类光耦适合于开关信号的传输,不适合于传输模拟量。开关电源中常用的光耦是线性光耦,比如我们经常用的PC817,它的电流传输比CTR为80%~160%。什么是光耦,它有哪些特点,都应用于哪些电路?光耦在开关电源调整电压作用

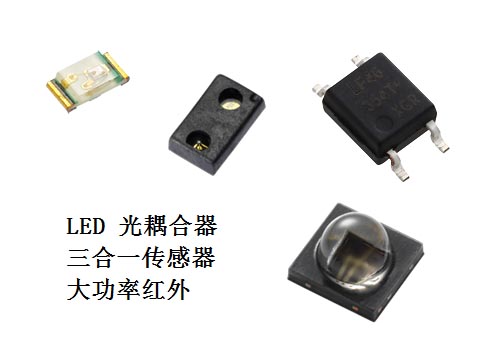

  光电耦合器的应用及分类简述光电耦合器(英文:opticalcoupler或photocoupler),亦称光耦合器、光隔离器以及光电隔离器,简称光耦。这种器件的想法是在1963由A_kmenkalns等人提出(美国专利号:US_patent3,417,24,并且以光敏电阻为基础的光电耦合元件在1968年问世。它是以光(含可见光、红外线等)作为媒介来传输电信号的一组装置,其功能是平时让输入电路及输出电路之间隔离,在需要时可以使电信号通过隔离层的传送方式。这样就使得光信号(发射端)和电信号(接收端)互不干扰,因而具有良好的电绝缘能力和抗干扰能力。目前常见的各类光电耦合器的实物图如下:

  深圳市腾恩科技有限公司是一家专业的光耦电子元器件进口商,长期代理分销欧美日有名品牌光耦产品,积累了丰富的经验和稳定的海内外供货渠道,为客户提供超高性价比的进口原装光耦产品,欢迎新老客户联系合作、互利共赢。整合全球光耦品牌,专业分销、代理的全球品牌有ECE(百容),LITEON(光宝),COS_MO(冠西),DIODES,KODENSHI,奥伦德光电,光宝敦南,天电光电等国内外品牌原装产品。

  光耦占据了隔离器市场的绝大部分,甚至在高性能市场(数据速率至少为1Mbps的隔离器产品和闸极驱动器等特定产品)也是如此。尽管光耦受限于固有的性能缺陷,在市场上仍然具备一些优势。很大的优势,为几十年来光耦一直是实务上的解决方案,设计人员对使用光耦感到放心和更加安全,毕竟隔离器属于安全组件。相较早期只能提供基本绝缘(约5kV绝缘等级)的普通产品,数字隔离器技术不断成熟。如今,数字隔离器可提供强化和双倍绝缘等级(5kV或更高),而能和光耦的安全性相提并论。光耦的另一个优点是它们本质上不受外部电磁(EM)场影响和极低的辐射电磁噪声,这对充满高电磁设备的工业市场特别重要,例如工厂厂房的重载感应马达和电子系统均会受到这些外部电磁的干扰。

标签:  光宝光耦
