在电路当中的作用是能够对电路中的光电进行转换，并对干扰进行一定的隔离。器件在使用的过程中终究会出现损坏的情况，那么如何检查
光耦的输入端可以看做一个发光二极管来计算。限流20mA。输入电压减去二极管压降再除以20mA就是R1的阻值。R2是个纯粹的上拉电阻，只要和输出端的设备匹配并不会使光耦输出过大即可，一般1K-100K都可以，具体选多少，要看另一段的设备需要多少电流。
如果是工厂测试光耦的话那就可以做一个测试架专名测试光耦那就省事，就是做一个测试电路来测试光耦这是最好的测试的方法。原装的产品不良率是不会超过300PPM的。
1.第一大类型的光电耦合器件即为6N137，输入端的工作压降约至1.5V左右，但是输入、输出最大电流只为mA级别，它只能起到对较高频率信号的一种传输作用，然而电路本身是不具备电流驱动能力，这样我们就只能用于对MHz级信号进行传输。此第一种类型光耦器件构成的电路，它的传输的信号频率相对高。
2.在线、操作时去需要减小或加大的去输入脚外接电阻，测量输出脚电压有没有出现相应的变化;2、可以用短接或开路2、3输入脚，同时测量输出6、5脚的电压变化; 3、从+5V供电或者的供电串限流电阻引入到输入脚，检测输出脚电压有没有出现相应的变化。这样来判断器件是否正常。
3.第二大类型的光电耦合器，输入端的工作压减小到1.2V，输入最大电流则为50mA，典型应用值为须为10mA;输出最大电流再1A上下，因此可以直接驱动小型电耦继电器，输出饱合压降小到0.4V以下。可用于几十kHz较低频率信号和直流信号的传输。对于输入电压/电流有极性要求。当形成正向电流通路的时候，输出侧两引脚呈现通路状态，正向电流需要小于一定值或承受一定反向电压时，输出侧两引脚之间为开路状态。
用万用表而R×1k档测量发射管的正向电阻，当红，黑表笔测正，反向电阻应有明显的差异，二者差值越大，说明发射管单向导电性越好。若正，反向阻值无差别，说明发射管已经损坏
因为光耦合的接收方式不尽相同，所以测试时应针对不同结构进行测量和判断。测量接收管时，应按测试三极管的方法进行测量。即用万用表R×1k挡或R×100挡分别测量接收管的集电极与发射极的正，反向电阻，均应有单向导通的特性。另外，也要检查一下集电极C和发射极之间的电阻值，以判断穿透电流的大小。
用万用表的R×10k挡，依次测量输入端的两脚与输出端各引脚的电阻值都是无穷大。发射管与接收管之间不应有漏电阻存在。

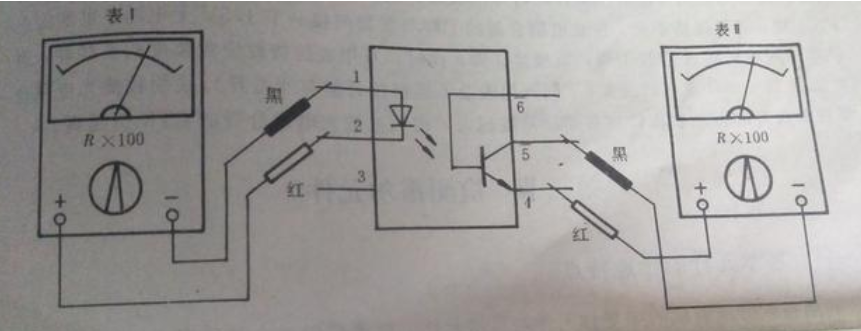

测电路如图所示，表1和表2均设置于R×100挡。先不接一表，只将2表的黑表笔接5脚，红表笔接4脚此时接收管处于在截止状态，表2电阻读数无穷大。然后将表1接入，黑表笔接1脚，红表笔接2脚。此时，表2的电阻值应有几百欧的电阻，表明接收管已经导通。从表2指针摆动幅度可判断出被测光耦合器电流传送比的大小。表2的指针偏转的角度越大，说明光耦合器的CTR值越高。如果表2指针根本不摆动，说明光耦合器已经损坏。如是数字万用表可看读数的变化。
