继电器的定义：继电器是一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动件。干簧继电器主要由干式舌与励磁线圈组成，在干簧传感器中，关键的元件是开关，干簧管继电器有两种类型：一种是本身具有通电线圈的，另外一种是外带永磁铁的干簧管继电器。干簧管继电器优点就是寿命长功耗小。还有一点更重要，就是工作频率比电磁继电器高很多。
选用万用表的RX1档，将表笔分别接在常闭接触点的两个引出脚上，阻值为O。然后用表笔接触常开触点的引脚，它的阻值应该是无穷大（ ），再给继电器的线圈加上改元件的额定电压，通电线圈产生的磁场使常开的舌磁化，将常闭触点转为开路，将常开触点转为闭合。此时原常闭触点电阻值应变为无穷大，常开触点的电阻值则变为O，与通电前的阻值情况相反，说明该Z型继电器良好，若万用表有一定阻值或无指示，则说明该继电器有故障。
将万用表置于RX1档，使永久磁铁原理干簧管，再用万用表的两支表笔分别接触干簧管（H）的两个引脚，此时表的指示值应为无穷大，然后将永磁铁平行移近干簧管，在移至相聚6-10mm时，万用表的指示值变为0欧姆，说明该H型永磁干簧管的触点良好。用上述方法同样可检测Z型继电器。测试的时候，若万用表的只是有一定阴值或者无指示，则表明继电器的有故障，可能是接触不好或者是磁化不良等原因。
干簧管继电器的型号不同，线圈的直流电阻也是不同的，通过检测线圈的直流电阻，可以判断继电器是否正常。下面是市面上某种干簧管继电器（JAC-4）检测的方法和图片：

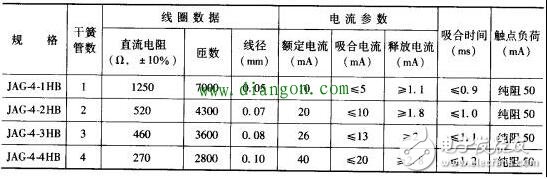

接线圈工作电压不同，JAC-4干簧管继电器分为A（6V）M，B（12V），C（24V）三大类：触点形式不同，分类H型（动合式，即常开式）和Z型（转换式）。下图为JAC-4干簧管继电器的参数图：
由上图参数可知，虽同为JAC-4型的继电器，但因其内置的干簧管数目不同，线圈的直流电阻值，额定电流以及吸合电流都是不一样的。用万用表测量线圈的直流电阻时，将万用表调至R*100档，量表笔分别接到线圈的两个引脚上面（如下图），JAC-4-1HB型继电器线，JAC-4-4HB继电器的线，因线圈的电阻有10％的误差，加上万用表的测量误差，如测得的阴值与标称值基本接近，则测得的阻值为无穷大，则表明线圈开路；若测得的阻值与标称值相差很大，这说明线圈内部有问题，一般都是接触不良，和局部短路的原因。
这两个参数一般在产品说明书中都有说明和标示的，将测得的值与说明书中给定的值对照，若基本相近，则说明继电器是好的，具体的测试方法可以参考电磁继电器的测量方法。
