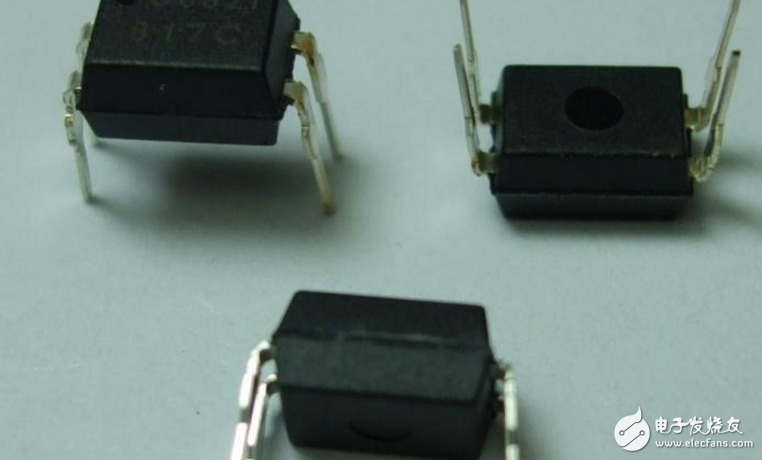

pc817是光耦合器的一种类型。光耦合器（opticalcoupler，英文缩写为OC）亦称光电隔离器或光电耦合器，简称光耦。它是以光为媒介来传输电信号的器件。
PC817是一种把红外光发射器件和红外光接受器件以及信号处理电路等封装在同一管座内的器件。当输入电信号加到输入端发光器件LED上，LED发光，光接受器件接受光信号并转换成电信号，然后将电信号直接输出，或者将电信号放大处理成标准数字电平输出，这样就实现了“电－光－电”的转换及传输，光是传输的媒介，因而输入端与输出端在电气上是绝缘的，也称为电隔离。
1.用万用表电阻挡（Rx1至RX1k 挡均可） 测输入端口2脚内部发光二极管是否为好（判断方法同普通二极管），并确定其正负极。
2.用Rx1k 挡测输出端3）4）脚内部光敏三极管发射极和集电极间的正、反向电阻均应为。否则为损坏。
3.取一只容值为1000~3300pF 的电解电容（容值越大，效果越好）。用Rx1k挡对其充电。充电完毕后，将万用表置Rx1k 挡，且黑笔接脚4、红笔接脚3，然后用已充电电容对1.2脚放电（正极接脚口、负极按脚2））。放电瞬间，若表针迅速右摆，然后先快后缓慢地回到最左端 处（此现象由电容的放电特性决定），则说明输入和输出之间的光电耦合特性是良好的。否则光电耦合器性能不良。
