PC817光电耦合器广泛用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，简化电路设计。
PC817是常用的线性光藕，在各种要求比较精密的功能电路中常常被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。

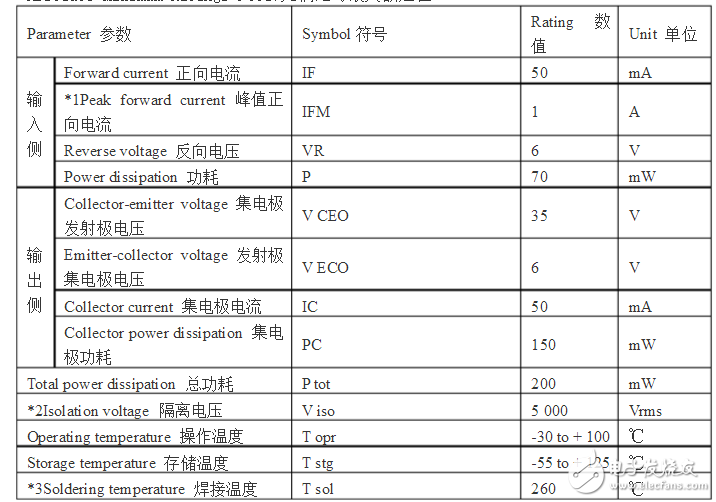

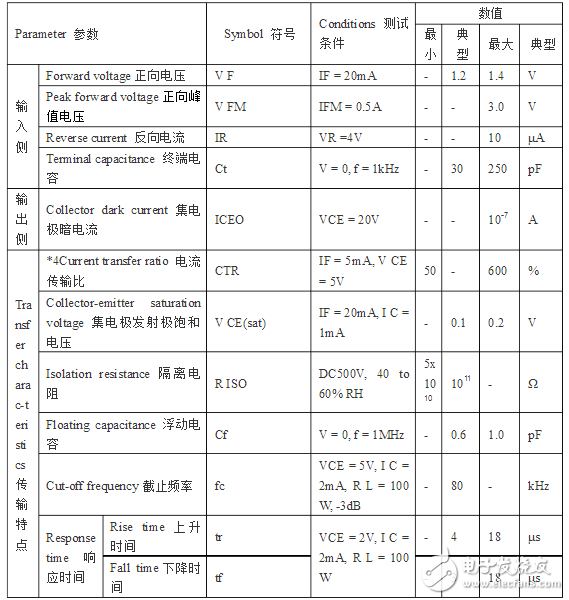

3、紧凑型双列直插封装，PC817为单通道光耦，PC827为双通道光耦，PC837为三通道，PC847为四通道光耦。

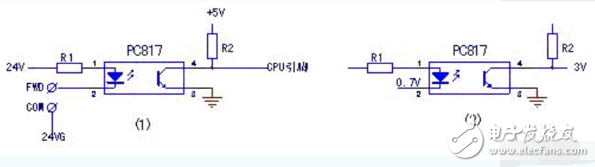

当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。
普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。
pc817是常用的线性光藕，在各种要求比较精密的功能电路中常常被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。
用数字表测二极管的方法分别测试两边的两组引脚，其中仅且仅有一次导通的，红表笔接的为阳极，黑表笔接的为阴极（指针表相反）。且这两脚为低压端，也就是反馈信号引入端。
在正向测试低压端时，再用另一块万用表测试另外高压端两只脚，接通时，红表笔所接为C极，黑表笔接为E极。当断开低压端的表笔时，高压端的所接万用表读数应为无穷大。

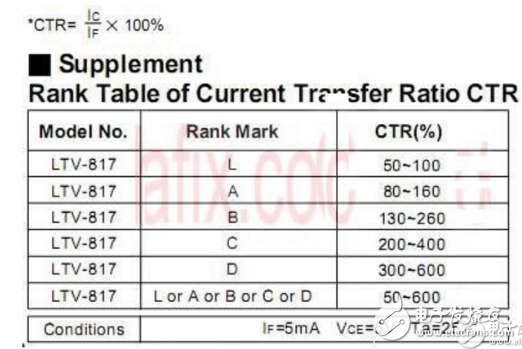

同理：只要在反馈端加一定的电压，高压端就应能导通，反之，该器件应为损坏。光耦能否代用，主要看其CTR参数值是否接近。
用两个万用表就可以测了。 光电耦合器由发光二极管和受光三极管封装组成。如光电耦合器4N25，采用DIP－6封装，共六个引脚，①、②脚分别为阳、阴极，③脚为空脚，④、⑤、⑥脚分别为三极管的E、ｃ、B极。
以往用万用表测光耦时，只分别检测判断发光二极管和受光三极管的好坏，对光耦的传输性能未进行判断。这里以光耦4N25为例，介绍一种测量光耦传输特性的方法。
1.判断发光二极管好坏与极性：用万用表R1ｋ挡测量二极管的正、负向电阻，正向电阻一般为几千欧到几十千欧，反向电阻一般应为。测得电阻小的那次，红笔接的是二极管的负极。
2.判断受光三极管的好坏与放大倍数：将万用表开关从电阻挡拨至三极管ｈFE挡，使用NPN型插座，将E孔连接④脚发射极，Ｃ孔连接⑤脚集电极，B孔连接⑥脚基极，显示值即为三极管的电流放大倍数。一般通用型光耦ｈFE值为一百至几百，若显示值为零或溢出为，则表明三极管短路或开路，已损坏。
3.光耦传输特性的测量：测试具体接线见下图，将数字万用表开关拨至二极管挡位，黑笔接发射极，红笔接集电极，⑥脚基极悬空。这时，表内基准电压2．8V经表内二极管挡的测量电路，加到三极管的ｃ、E结之间。但由于输入二极管端无光电信号而不导通，液晶显示器显示溢出符号。当输入端②脚插入E孔，①脚插入Ｃ孔的NPN插座时，表内基准电源2．8V经表内三极管ｈFE挡的测量电路，使发光二极管发光，受光三极管因光照而导通，显示值由溢出符号瞬间变到188的示值。当断开①脚阳极与Ｃ孔的插接时，显示值瞬间从188示值又回到溢出符号。不同的光耦，传输特性与效率也不相同，可选择示值稍小、显示值稳定不跳动的光耦应用。
由于表内多使用9V叠层电池，故给输入端二极管加电的时间不能过长，以免降低电池的使用寿命及测量精度，可采用断续接触法测量。

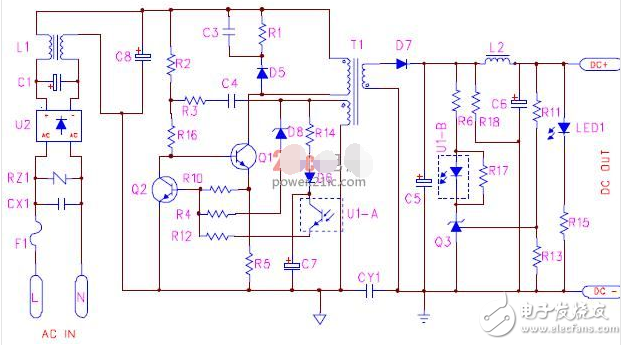

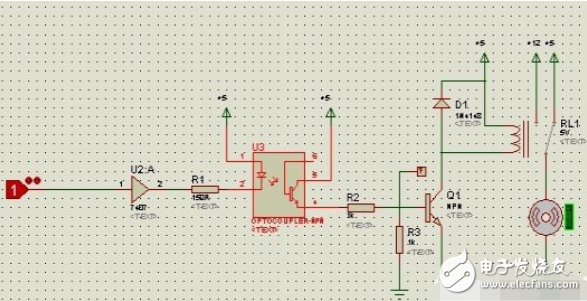

开关电源的稳压反馈通常都使用TL431 和PC817，如输出电压要求不高，也可以使用稳压二极管和PC817，下面我来通过以下典型应用电路来说明TL431，PC817 的配合问题。电路图如下：
1）TL431 参考输入端的电流，一般此电流为2uA 左右，为了避免此端电流影响分压比和避免噪音的影响，一般取流过电阻R13 的电流为参考段电流的100 倍以上，所以此电阻要小于2.5V/200uA=12.5K.
TL431 的死区电流为1mA，也就是R6 的电流接近于零时，也要保证431 有1mA，所以R3《=1.2V/1mA=1.2K 即可。除此以外也是功耗方面的考虑，R17 是为了保证死区电流的大小，R17可要也可不要，当输出电压小于7.5v 时应该考虑必须使用，原因是这里的R17 既然是提供TL431死区电流的，那么在发光二极管导通电压不足时才有用，如果发光二极管能够导通，就可以提供TL431 足够的死区电流，如果Vo 很低的时候，计算方法就改为R17=（Vo-Vk）/1mA（这里Vk=Vr-0.7=1.8v）; 当Vo=3.3V 时R17 从死区电流的角度看临界最大值R17=（3.3-1.8）/1mA=1.5k，从TL431 限流保护的角度看临界最小值为R17=（3.3-1.8）/100mA=15。 当Vo 较高的时候，也就是Vo 大于Vk+Vd 的时候，也就是差不多7.5v 以上时，TL431 所需的死区电流可以通过发光二极管的导通提供，所以这是可以不用R17。
