耦合器以光为媒介传输电信号。它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。目前它已成为种类多、用途广的光电器件之一。光耦合器一般由三部分组成：光的发射、光的接收及信号放大。输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大提高计算机工作的可靠性。

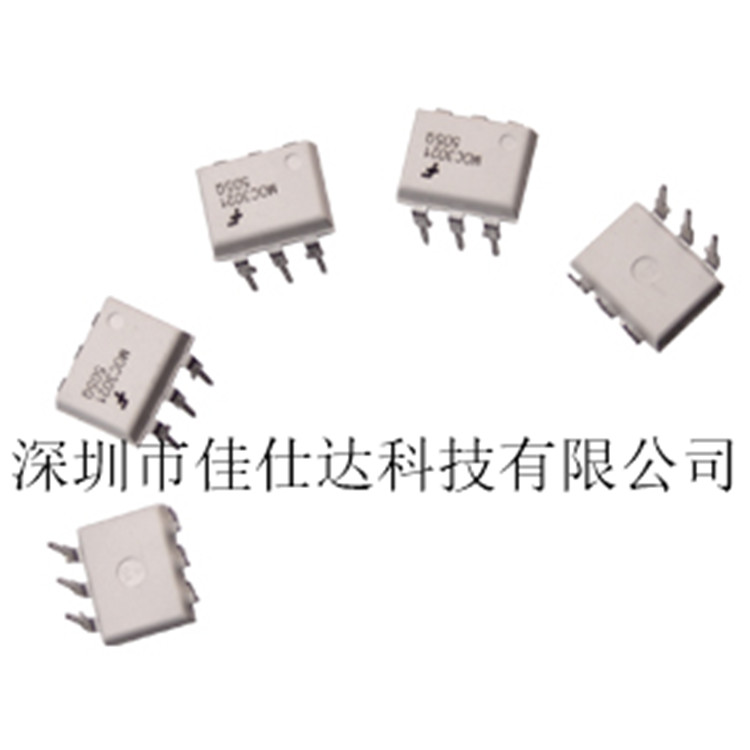

光耦合器（opticalcoupler equipment，英文缩写为OCEP）亦称光电隔离器或光电耦合器，简称光耦。它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管，光敏电阻）封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。
到广泛的应用。目前它已成为种类多、用途广的光电器件之一。光耦合器一般由三部分组成：光的发射、光的接收及信号放大。输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大提高计算机工作的可靠性。
①光耦合器的电流传输比（CTR）的允许范围是50%～200%。这是因为当CTR
<50%时，光耦中的led就需要较大的工作电流
③由英国埃索柯姆（Isocom）公司、美国摩托罗拉公司生产的4N××系列（如4N25 、4N26、4N35）光耦合器，在国内应用地十分普遍。鉴于此类光耦合器呈现开关特性，其线性度差，适宜传输数字信号（高、低电平），因此不推荐用在开关电源中。
多路输出式电源变换器电路如图3所示。其输入电压为36V到90V的准方波电压，三路输出分别为：
UO1=+5V(2A），UO2=+15V(0.17A），UO3=－15V(0.17A）。现将UO1定为主输出，其电压调整率SV=±0.4%；UO2和UO3为辅输出，总电源效率可达75%～80%。电路中采用一片TOP104Y型三端单片开关电源集成电路。主输出绕组电压经过VD2、C2、L1和C3整流滤波后，得到+5V电压。VD2采用MBR735型35V/7.5A肖特基二极管。两个辅输出绕组及输出电路完全呈对称结构。因为±15V输出电流较小，故整流管VD4和VD5均采用UF4002型100V/1A的超快恢复二极管。由线和可调式精密并联稳压器TL431C构成光耦反馈式精密开关电源，可以对+5V电压进行精密调整。反馈绕组电压通过VD3、C4整流滤波后，得到12V反馈电压。由 P6KE120型瞬态电压抑制器和UF4002型超快恢复二极管构成的漏极钳位保护电路，能吸收由高频变压器漏感形成的尖峰电压，保护芯片内部的功率场效应管MOSFET不受损坏。
? 外部误差放大器由TL431C组成。当+5V输出电压升高时，经R3、R4分压后得到的取样电压，就与TL431C中的2.5V带隙基准电压进行比较，使其阴极电位降低，LED的工作电流IF增大，再通过线）使控制端电流IC增大，TOP104Y的输出占空比减小，使UO1维持不变，达到稳压目的。+5V稳压值UO1则由TL431C、光耦中的LED正向压降来设定。R1是LED的限流电阻。误差放大器的频率响应由C5、R2 和C6来决定。C5的作用有三个：滤除控制端上的尖峰电压；决定自动重启动频率；与R2一起对控制回路进行补偿。
